東北電力の埋設管路内を研磨、洗浄、TV調査しました。
昼間5日、夜間1日で5スパン施工し無事に工程通り完了しました。
出張での夜間作業は久々でしたが、安全管理を徹底して作業しました。

施工写真

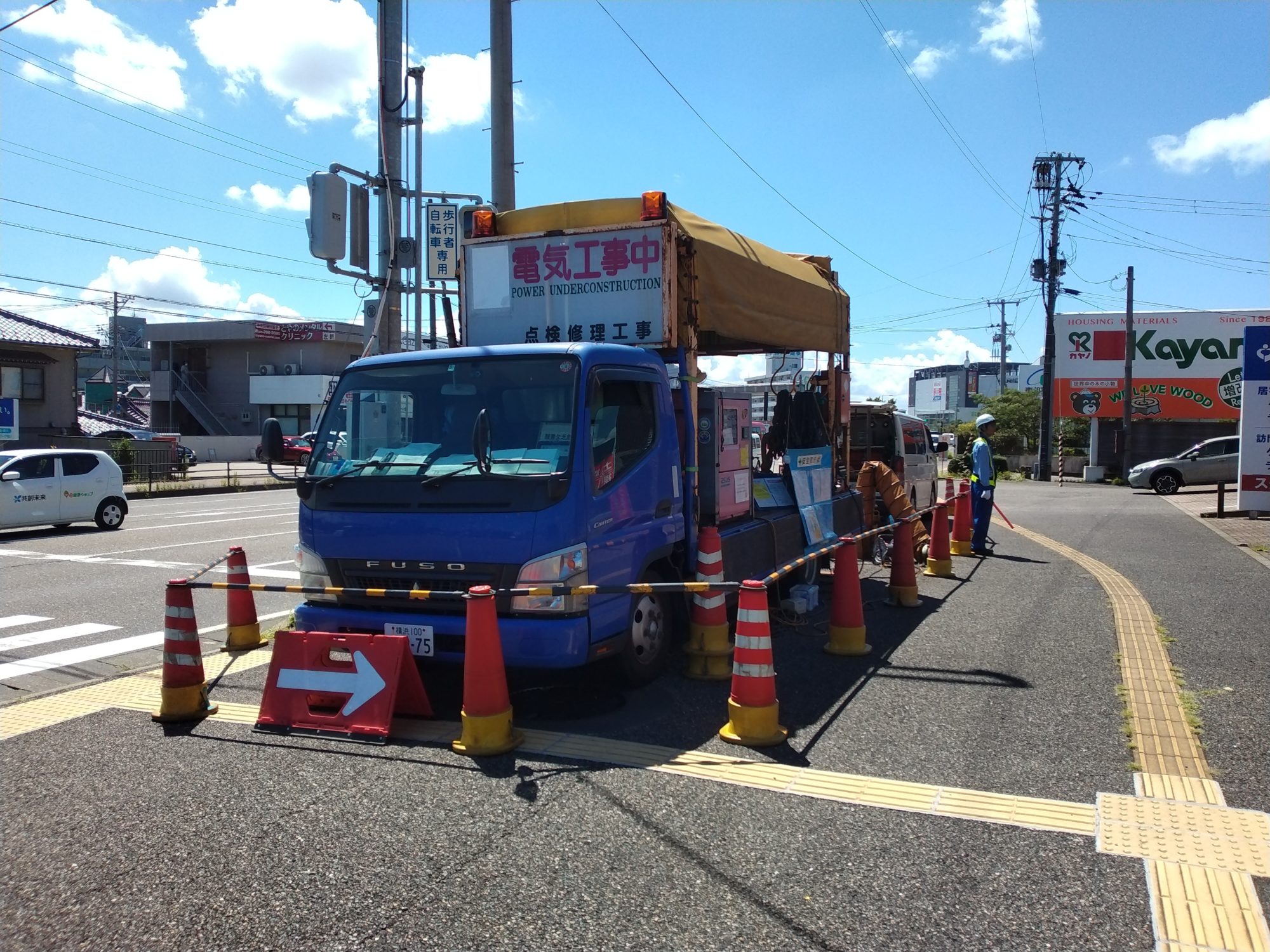

【昼作業】

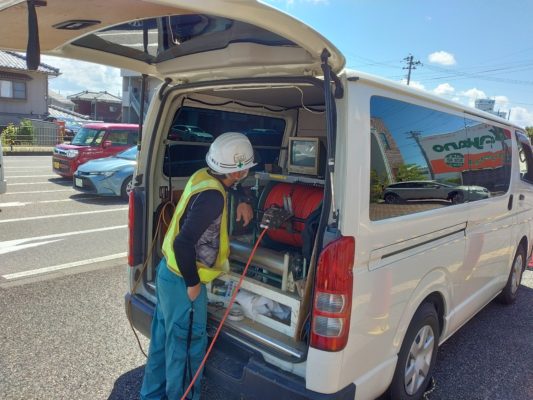

【TV調査】

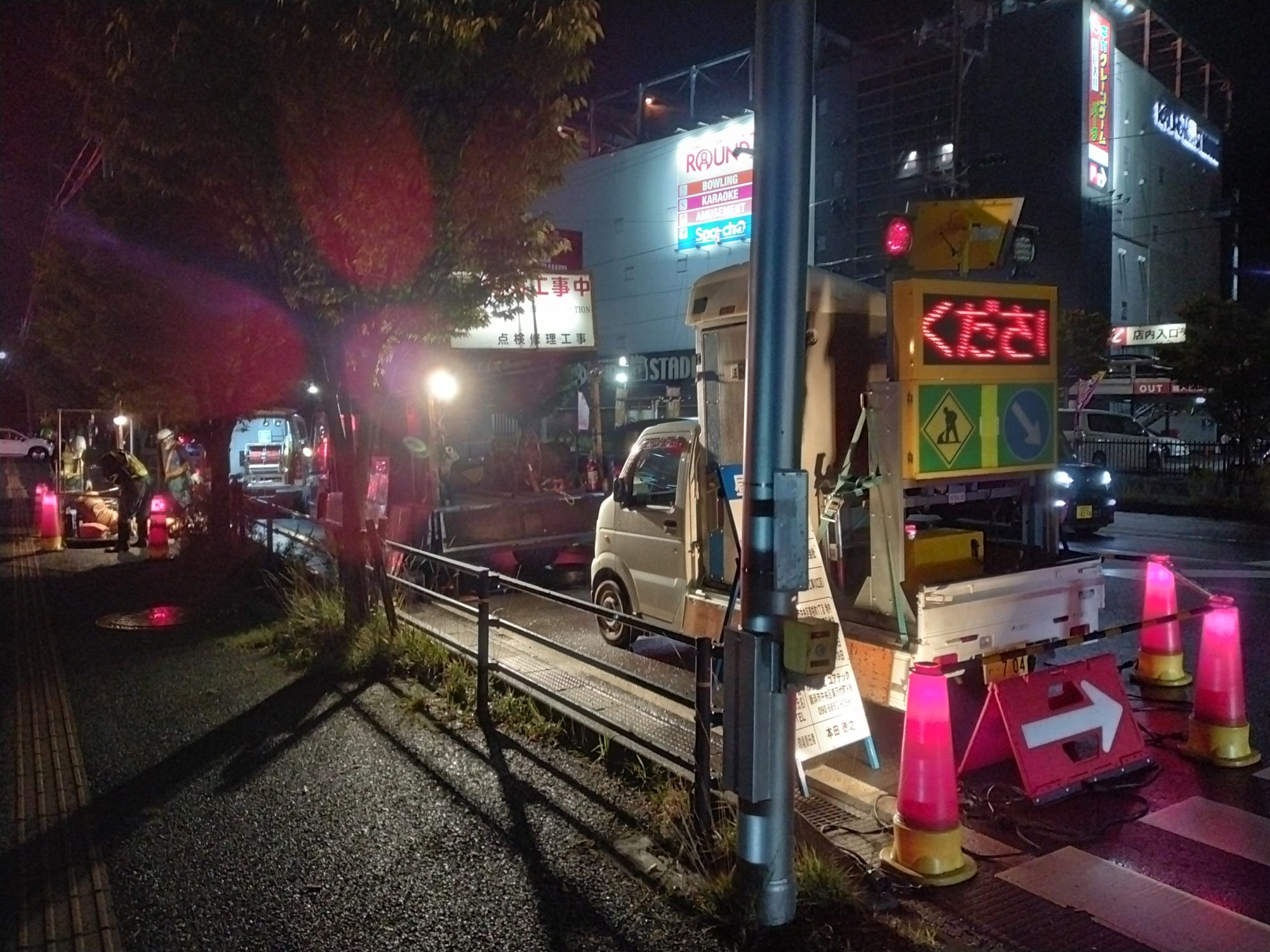

【夜間作業】

TV調査（カメラ調査）

導通点検をして補修が必要となった場合、カメラで管内を確認し状況や場所を確認します。
カメラは距離を測る機能や首振り機能があり管口から補修場所までの距離を測ったり、管の内面を360°確認することができます。

①ワイヤーに管路TVカメラを接合し管口まで挿入する。
②相手マンホール側に規定の速度で牽引する。
③管内の異常（異物、段差、曲がり、欠損、漏水、錆等）の有無を調査する。
④異常個所がある場合管軸方向及び管軸直角方向での詳細調査する。

サビこぶがある場合は研磨機でサビを削り落とします。
下記の写真の色が変わっているところがサビがあるところです。

漏水がある場合はクロスを貼って穴を塞ぎます。
下記の写真は管に穴が開いており、かなりの量が漏水しています。

管路導通点検後不通箇所を補修します。
不通原因がサビや管路同士の継手部分のズレや段差の場合は研磨器によりサビを削り取ったり段差を滑らかにして補修します。
穴が開いていて漏水していたり土砂が入り込んでいた場合は、高圧洗浄をし異物や土砂を取り除いた後、穴が開いている箇所にクロスを貼って穴を塞ぎます。

①研磨器前方に牽引ワイヤー、後方にエアホース、ワイヤーを接続する。
②研磨器を牽引し管内に挿入する。
③事前に確定しておいた位置まで牽引する。
④コンプレッサーから圧搾空気をエアモーターに圧送しモーターを回転させる。
⑤研磨完了と判断した後に、水圧洗浄にて管内を洗浄する。

【施工前】

【研磨補修後】

研磨器で削ることによってサビがなくなり色も変わったことが写真でよくわかると思います。

点検・補修可能な管路径等知りたい方はお問合せください。
その他補修やカメラ調査など管路のことでお困りのことがありましたらお気軽にご連絡ください。
可能な限りご対応致します。
